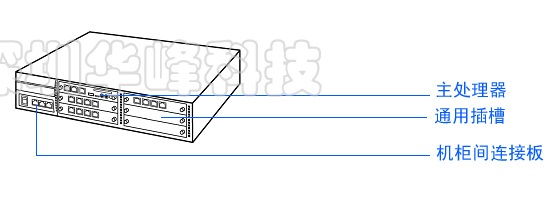

单个SV8100机柜
NEC SV8100一个机柜.主处理器占用一个槽位,余下5个槽位提供80的端口.一个NEC SV8100交换机机柜不需要机柜间的连接板.
多个SV8100机柜

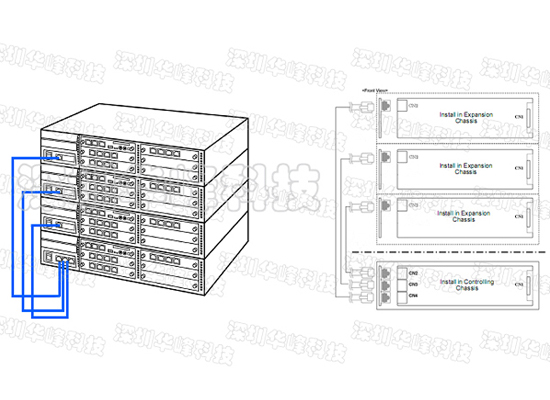

多个NEC SV8100机柜连接,通过每个机柜的连接板(BS10/BS11)相连。NEC SV8100的主机柜（CPU所在机柜）使用3接口连接板（BS10),其他机柜使用1接口连接板（BS11)

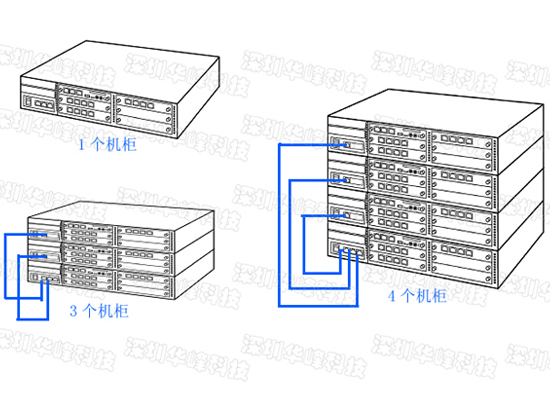

SV8100连接方式
SV8100的几种连接方式

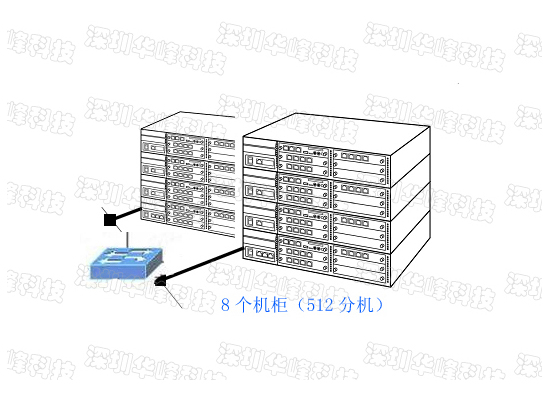

多于4机柜的连接
当NEC SV8100机柜数量多于4个时，采用双CPU控制。
SV8100背面示意图
